Calcolo e modellazione Rete

Caratteristiche

Molteplici motori di calcolo: EPANET, SWMM e NetGAS
Verifica e dimensionamento di una qualsiasi rete tra Acquedotto, Gas e Fognatura
Caricamento automatico rete con dati di letture e telecontrollo
Risultati direttamente negli Elementi lineari e nei Nodi
Import / Export con altri programmi di calcolo
Salvataggio in Database dedicato per una miglior integrazione con applicativi di terze parti
Molteplicità di formule implementate per il calcolo

Download

Scheda Prodotto

Calcolo rete (H20, GAS, FO) integrata in strumenti GIS

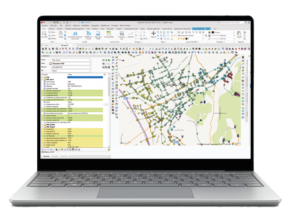

NETModel è un software desktop per ambiente AutoCAD dedicato al calcolo di Reti (H2O, GAS, FO). Permette infatti di gestire, in un unico database, i dati relativi alla tipologia GIS (geometrie e parametri idraulici) e dei Consumi (puntuali, telecontrollo, di progettazione ecc.) da dare poi come input agli specifici motori di calcolo integrati. Il risultato dei calcoli viene poi visualizzato con collegamento agli oggetti ed è possibile consultare e confrontare modellazioni effettuate in momenti diversi.

NETModel | Calcolo integrato in strumenti GIS

Motori di calcolo

Le funzionalità di calcolo sono demandate ai più noti motori di calcolo come EPANET, SWMM e NetGAS potenziati con nuove funzionalità.

NetGAS

Motore di calcolo sviluppato in collaborazione con M3E Università di Padova. Basato sulle equazioni di continuità sui nodi e quelle del moto sui tronchi, utilizza le relazioni di Renouard (MP, BP) e Fergusson per il calcolo delle perdite di carico lungo le tubazioni. Il problema non lineare viene risolto iterativamente mediante lo schema di Newton-Raphson accoppiato con un potente solutore lineare per matrici sparse che consente la gestione robusta ed efficiente di reti di grandi dimensioni.

M3E Università di Padova

Altre soluzioni

Potrebbe essere di tuo interesse

Compatibilità

* Software Autodesk (AutoCAD e verticali)	Software I&S
da 2017 a 2022	2022 (27.0.0)
da 2017 a 2021	2021 (26.0.0)
da 2015 a 2020	2020 (25.0.0)
da 2015 a 2019	2019 (24.0.0)
da 2013 a 2018	2018 (23.0.0)
da 2013 a 2017	2017 (22.0.0)
da 2010 a 2016	2016 (21.0.0)
da 2010 a 2015	2015 (20.0.0)
da 2010 a 2014	2014 (19.0.0)
da 2010 a 2013	2013 (18.0.0)
da 2007 a 2012	2012 (17.0.0)
da 2007 a 2011	2011 (16.0.0)
da 2007 a 2010	2010
da 2005 a 2009	14
da 2005 a 2008	13
da 2005 a 2007	12
2005/2006	11
2005	10
2004	9

* Per quanto riguarda il Sistema Operativo supportato si consiglia di far riferimento alla compatibilità garantita dalla versione del prodotto Autodesk utilizzato.
